    方形摇摆筛

    方形摇摆筛

    热销

    【进料粒度】:6目-100目之间

    【生产能力】:1-100t/h

    【应用范围】: 通常适用于水泥、化肥、造纸、食品、化工、冶金、陶粒、有色金属、非有色金属、粮食、磨料或矿山等行业中

    【产品介绍】:方形摇摆筛适合各种与颗粒、粉粒有关行业的干、湿式筛分通常适用于水泥、化肥、造纸或食品等行业.

    产品视频




    方形摇摆筛介绍

          方形摇摆筛是一款多用途新型的高效筛分设备,通常适用于水泥、化肥、造纸或食品等行业,适合各种与颗粒、粉粒有关行业的干、湿式筛分。该设备的结构设计非常的巧妙,整个筛分过程几乎接近手工筛分作业,可以将筛的平面圆周运动和簸的向上抛物运动相互结合起来,然后再通过对经向角和切向角的调整,从而改变物料在筛面上停留的时间和运动路线,终达到较好的筛分效果,所以说该设备是模拟了人工筛分运动的有效原理,它的筛分精度、效率和筛网的使用寿命都是常规圆筛的5-10倍,它的上市受到了广大客户的一致好评和赞誉。

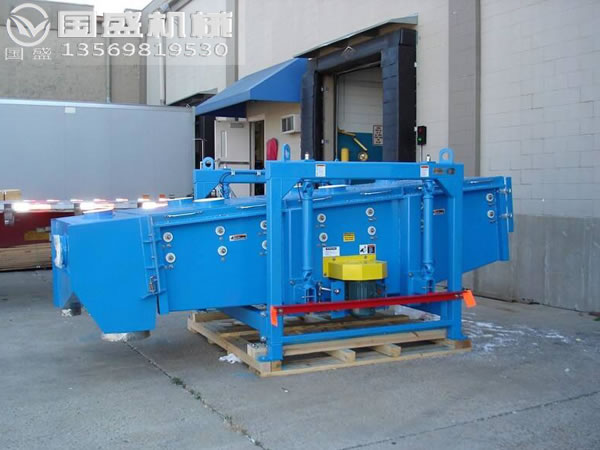

    方形摇摆筛

    方形摇摆筛生产厂家

    产品优势

    1.该设备采用全密闭结构,粉尘不飞扬并能将作业时的噪声降到很低,符合环保要求。
    2.振动电机采用进口普通电机做传动源,引进德国技术,传动方式仿人工式筛分。
    3.方形摇摆筛采用柔和的摇摆形式进行筛分,可有效保护物料颗粒的原状不被破坏,特别适用于易燃易爆易静电的物料,比如毛料物质。
    4.组合圆周、椭圆、直线三种运动方式,筛分效果好,适合多种物料筛分,筛分精度高,可以多层筛分和分级除杂,可以不同客户的要求。
    5.采用先进钢丝绳吊挂式结构,保证了设备的运行更加平衡。
    6.该设备配备了自动张紧和自动清洁的筛网安装系统使筛网的利用率更高,使用寿命更长更换筛网工序更加简便快捷。

    新乡方形摇摆筛

    运动原理图

          方形摇摆筛的筛面是水平或微倾斜布置的,一般倾斜的角度为0到5度之间,当筛机正常启动后,筛箱就会在惯性力的作用下作前后往复式运动,并带动着筛面作周期性摇摆,物物料从中心到外缘在整个筛面上均匀分散,作平面回旋式运动,由此小于筛面孔径的物料通过筛孔落到下物被成功分离排出,而较大颗粒的物料连续翻滚作跳跃式运动被运送到出口处,出口处是一个可调节的导向装置,可有效控制物料的流量大小,并能控制物料在筛面上的停留时间,到此从而完成筛分工作。


    方形振动摇摆筛

    产品结构组成

          方形摇摆筛主要是由筛箱、驱动装置、筛架、支撑架和减振装置等组件构成。
          筛箱包括筛框、筛网、筛格、弹簧卡和弹跳球等组件,其中,筛框上安装有上、下两层筛网,筛网通过设置在筛格周边上的弹簧卡张紧在筛格上,弹跳球设置在筛格的方格内;
          驱动装置包括驱动器、电动机、锁紧套、锁紧圆螺母、止动垫圈和锥套等组件,其中,锥套固定在筛框上,驱动器的驱动轴设置在锥套内并通过锁紧套来连接固定其位置。本实用新型精细筛分机与现有筛分机相比具有结构先进实用、性能稳定可靠、安装调试方便、制造费用低等优点。

    方形摇摆筛工作原理

    技术参数

    型号 有效筛分面积(m²) 功率(KW) 筛面倾角(º) 层数 回转频次(r/min) 筛箱行程(mm)
    FYBS1030 3 3 5-8 1-5 180-260 25-60
    FYBS1036 3.6 3 5-8 1-5 180-260 25-60
    FYBS1230 3.6 4 5-8 1-5 180-260 25-60
    FYBS1236 4.32 4 5-8 1-5 180-260 25-60
    FYBS1530 4.5 5.5 5-8 1-5 180-260 25-60
    FYBS1536 5.4 5.5 5-8 1-5 180-260 25-60
    FYBS1830 5.4 7.5 5-8 1-5 180-260 25-60
    FYBS1836 6.48 7.5 5-8 1-5 180-260 25-60
    FYBS2030 6 7.5 5-8 1-5 180-260 25-60

    方形摇摆筛结构

    如何更换更换筛网

    1.在对方形摇摆筛进行周检时,要将设备所有松动的螺栓进行紧固,尤其是激振器、筛面和支承装置的螺栓要特别留意,而且严禁野蛮操作,防止损坏设备。
    2.日常要仔细检查设备三角带的张紧程度,必要时适当张紧。
    3.筛框是设备的重要部件,日常要多加留意主梁和全部横梁的焊缝情况,全面保证焊缝严实,不会出现裂纹情况。
    4.对筛网进行维护时,要对磨损严重的筛网进行更换,即使是新筛网, 也要每隔4-8h重新张紧一次,直到完全张紧为止。

    方形摇摆筛型号
